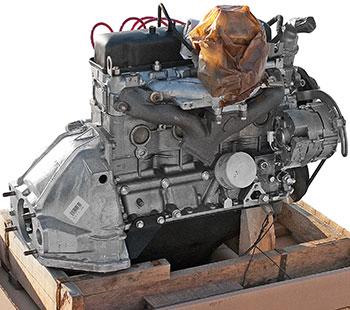

Что есть в двигателе УАЗ 421

Двигатель УМЗ 421 / 4213 / 4215 / 4216 / 4218 2.9 л.Характеристики двигателя УМЗ-421Производство — УМЗМарка двигателя — УМЗ-421Годы выпуска — 1993-наши дниМатериал блока цилиндров — алюминийСистема питания — карбюратор/инжекторТип — рядныйКоличество цилиндров — 4Клапанов на цилиндр — 2Ход поршня, мм — 92Диаметр цилиндра, мм — 100Степень сжатия: — 8.2— 7*— 8.8**Объем двигателя, куб.см — 2890Мощность двигателя, л.с./об.мин — 98-125/4000Крутящий момент, Нм/об.мин — 220/2500Топливо: — 92— 76*Экологические нормы — Евро-4Вес двигателя, кг — 170Расход топлива, л/100 км— город —— трасса — 10.0— смешан. — 11.0

Расход масла, гр./1000 км — до 100Масло в двигатель: — 5W-30— 5W-40— 10W-30— 10W-40— 15W-40— 20W-40Сколько масла в двигателе — 5.8При замене лить, л — 5Замена масла проводится, км — 10 000Рабочая температура двигателя, град. — ~90Ресурс двигателя, тыс. км:— по данным завода — 250— на практике — 250+

Двигатель устанавливался:— ГАЗ Газель— ГАЗ Соболь— УАЗ Буханка— УАЗ Барс— УАЗ Симбир— УАЗ 31519— УАЗ Хантер* — для двигателей УМЗ-4218.10, УМЗ-421.10, УМЗ-4215.10-10** — для двигателей УМЗ-4216.10, УМЗ-42161.10, УМЗ-42164.10, УМЗ-421647.10, УМЗ-42167.10

Двигатель УМЗ-421 самая современная генерация мотора ГАЗ-21, по линии УМЗ. Логическое развитие модели УМЗ-417, с увеличенным объемом, увеличенными выпускными клапанами (с 36 мм до 39 мм), последние версии 421-го, имеют инжекторную систему подачи топлива. Для понимания, нужно внести ясность, моторы семейства ГАЗ-21 имеют две ветви развития — ЗМЗ и УМЗ. На Заволжском моторном заводе из 21-го был создан ЗМЗ-24, а после и ЗМЗ-402. В Ульяновске на базе двигателя ГАЗ-21 был разработан УМЗ-451, УМЗ-414, УМЗ-417 и последняя версия УМЗ-421. Все эти двигатели значимых конструктивных отличий между собой не имеют.

В отличие от ЗМЗ-402, УМЗ-421 имеет сухие тонкие гильзы (были мокрые) и за счет этого повышенную прочность блока, диаметр цилиндров 100 мм (92мм на 402-м), поршни со смещением пальца на 7мм, вместо устаревшей набивки, которая достала всех владельцев ЗМЗ моторов, теперь применена резиновая манжета и другие более мелкие детали. Глобальных конструкционных изменений нет, все тот же мотор образца 1956 года, немного доведенный до ума.

В моторе нет гидрокомпенсаторов и каждые 10.000 км вам нужно регулировать зазоры клапанов, в этом плане мотор не отличается от 402 двигателя.

1. УМЗ 4218.10 — основной мотор, СЖ 7 под 76 бензин. Мощность 98 л.с. Соответствие экологическим требования Евро-1. Используется на автомобилях УАЗ.2. УМЗ 4218.10-10 — аналог УМЗ 4218.10, повышенная СЖ до 8.2 под 92 бензин. Мощность 103 л.с. Используется на коммерческих автомобилях УАЗ.3. УМЗ 421.10 — аналог УМЗ 4218.10. Изменена выпускная система. Используется на автомобилях УАЗ.4. УМЗ 421.10-30 — аналог УМЗ 4218.10-10. Изменена выпускная система. Используется на автомобилях УАЗ.5. УМЗ 4213.10-40 — аналог УМЗ-421.10-30, инжектор. Соответствие экологическим требованиям Евро-3. Мощность 117 л.с. Используется на внедорожниках.6. УМЗ 4213.10-50 — аналог УМЗ-4213.10-40. Используется на грузовых автомобилях.7. УМЗ 4215.10-10 — аналог УМЗ-4218.10. Используется на автомобилях Газель.8. УМЗ 4215.10-30 — аналог УМЗ-4218.10-10. Используется на автомобилях Газель.9. УМЗ 4216.10 — аналог УМЗ 40215.10-30, инжектор, повышенная СЖ до 8.8 под 92 бензин. Мощность 123 л.с. Соответствие экологическим требованиям Евро-3. Используется на автомобилях Газель.10. УМЗ 42161.10 — аналог УМЗ 4216.10. Мощность 99 л.с. Используется на автомобилях Газель-Эконом.11. УМЗ 42164.10 — аналог УМЗ 4216.10, другой распредвал. Соответствие экологическим требованиям Евро-4. Мощность 125 л.с. Используется на автомобилях Газель.12. УМЗ 421647.10 — аналог УМЗ 42164.10, газобензиновый. Мощность 100 л.с. Используется на автомобилях Газель.13. УМЗ 42167.10 — аналог УМЗ 4216.10, газобензиновый. Мощность 123 л.с. Используется на автомобилях Газель.

Тюнинг двигателя Хантер / Буханка / Газель УМЗ-421Турбо УМЗ 421. Компрессор

Учитывая автомобили, использующие 421-й движок, атмосферный тюнинг здесь обсуждать нет ни малейшего смысла (представьте себе Газель на дросселях 🙂 ), поэтому речь пойдет о наддуве, но не о 35 гаррете на ковке, а спокойном городском турбо.Итак, валы оставляем стандартные, поршневая стандартная, дорабатываем головку блока цилиндров, каналы, камеры сгорания, шлифуем, покупаем маленький 17-й Garrett с интеркулером, варим под него коллектор, покупаем форсунки Subaru 440 сс, выхлоп на 63 трубе прямоточный, настраиваем и получаем тракторный мотор, с невысокой мощностью, но с хорошим моментом.

Технические характеристики УМЗ 421( может кому будет полезна информация) Двигатель УМЗ 421 / 4213 / 4215 / 4216 / 4218 2.9 л.Характеристики двигателя УМЗ-421Производство — УМЗМарка двигателя — УМЗ-421Годы выпуска — 1993-наши дниМатериал блока цилиндров — алюминийСистема питания — карбюратор/инжекторТип — рядныйКоличество цилиндров — 4Клапанов на цилиндр — 2Ход поршня, мм — 92Диаметр цилиндра, мм — 100Степень сжатия: — 8.2— 7*— 8.8**Объем двигателя, куб.см — 2890Мощность двигателя, л.с./об.мин — 98-125/4000Крутящий момент, Нм/об.мин — 220/2500Топливо: — 92— 76*Экологические нормы — Евро-4Вес двигателя, кг — 170Расход топлива, л/100 км— город —— трасса — 10.0— смешан. — 11.0

Контрольные параметры, вернее их сравнение с рабочими параметрами двигателя УМЗ-4213 на холостом ходу, позволят диагностировать возможную неисправность в том случае, если электронный блок управления не идентифицирует коды неисправности системы управления двигателем, а сам двигатель работает неудовлетворительно или без видимых причин имеет место повышенный расход топлива.

Контрольные параметры УМЗ-4213, диагностика возможных неисправностей по рабочим параметрам двигателя.

Для определения возможных неисправностей системы управления инжекторного двигателя УМЗ-4213 установленного на автомобилях Уаз, надо сравнить его контрольные параметры с рабочими на режиме холостого хода. Рабочие параметры можно прочитать с помощью диагностического сканера-тестера или бортового компьютера, если у него есть такие функции.

Двигатель должен быть прогрет до температуры охлаждающей жидкости в 75-95 градусов. Типовые контрольные параметры одинаковы для двигателей УМЗ-4213 Евро-0 без антитоксичных систем и двигателей УМЗ-4213 Евро-2 оборудованных такими системами.

Возможные неисправности систем двигателя УМЗ-4213 и электрооборудования в случае выхода контрольных параметров за нормативный диапазон.

Если напряжение пониженное, то проблемы в цепи заряда аккумуляторной батареи. Если напряжение повышенное — неисправен генератор.

Температура охлаждающей жидкости TWAT

Если температура пониженная в течение более пяти минут работы двигателя на холостом ходу, то неисправны термостат или датчик температуры охлаждающей жидкости. Если температура повышенная — надо проверить работу системы охлаждения двигателя, а также исправность датчика температуры охлаждающей жидкости.

Открытие дроссельной заслонки THR

Если процент открытия дроссельной заслонки завышен, то отрегулируйте ее на полное закрытие или устраните подклинивание привода, проверьте и при необходимости замените датчик положения дроссельной заслонки.

Частота вращения коленчатого вала двигателя FREQ

Если частота пониженная, то занижено СО на холостом ходу, норма для регулировки 0.8+-0.1 %, возможен подсос воздуха на впуске, пониженное давление топлива в рампе, неисправен регулятор холостого хода, занижено поступление воздуха через нормально закрытое дроссельное устройство — норма 5-6 кг/ч, неисправен датчик кислорода.

Если частота повышенная — не прогрет двигатель до рабочей температуры, неисправен датчик температуры охлаждающей жидкости, нет полного закрытия дроссельной заслонки, повышенное давление топлива в рампе, закоксован сектор регулятора холостого хода.

Длительность импульса впрыска топлива INJ

Если импульс впрыска занижен — неисправен датчик массового расхода воздуха или повышенное давление топлива. Если импульс впрыска завышен — подсос воздуха на впуске, пониженное давление топлива, плохое качество топлива, неисправность датчика массового расхода воздуха, коксование или засорение форсунок, повышенное противодавление в системе выпуска.

Массовый расход воздуха AIR

Если расход воздуха понижен — неисправен датчик массового расхода воздуха, повышенное давление топлива, занижено поступление воздуха через нормально закрытое дроссельное устройство — норматив 5-6 кг/ч, неисправен датчик кислорода или его нагреватель.

Если расход воздуха повышен — загрязнен чувствительный элемент датчика массового расхода воздуха, подсос воздуха на впуске, не герметичность системы выпуска, повышенное давление топлива в рампе, коксование или засорение форсунок, повышенные механические потери в двигателе и трансмиссии.

Угол опережения зажигания UOZ

Если угол опережения зажигания понижен, то причины связаны с низкой частотой вращения коленчатого вала. Если угол опережения зажигания повышен, то причины связаны с повышенной частотой вращения коленчатого вала.

Открытие регулятора холостого хода FSM

Если процент открытия регулятора холостого хода занижен — приоткрыта дроссельная заслонка в нормально закрытом положении или ее привод не отрегулирован. Если процент открытия регулятора холостого хода повышен — занижено поступление воздуха через нормально закрытое дроссельное устройство, закоксован сектор регулятора или он неисправен.

Коэффициент регулировки СО на холостом ходу RCOD

Контрольный параметр для автомобилей Уаз с двигателем УМЗ-4213 Евро-0 без антитоксичных систем. Если значение коэффициента понижено — причины связаны с завышенной подачей топлива и воздуха. Если значение коэффициента повышено — причины связаны с заниженной подачей топлива и воздуха.

Напряжение с выхода датчика кислорода ALAM

Контрольный параметр для автомобилей Уаз с двигателем УМЗ-4213 Евро-2 оборудованном антитоксичными системами. Если после 1-2 минуты работы двигателя амплитуда колебаний сигнала не превышает диапазон 0.35-0.65 Вольт, период 1-5 секунд — неисправны датчик кислорода, нагреватель датчика или их цепи, загрязнение или отравление чувствительного элемента датчика кислорода, пропуск газов в системе выпуска.

Назначение и принцип действия

В этой статье описан регулятор холостого хода. Приведено его устройство, назначение, принцип работы. Рассмотрена конструкция регулятора холостого хода РХХ-60. Подробно описаны неиспраности РХХ. Описано, как можно проверить регулятор холостого хода. Изложена последовательность замены регулятора холостого хода.

Регулятор холостого хода РХХ-60 — представляет собой двухобмоточный поворотный
соленоид со щелевым проходным отверстием, сечение которого изменяется по программе электронного блока управления. Подключение регулятора к жгуту проводов осуществляется с помощью трехконтактной розетки с защелкой.

Назначение РХХ состоит в выполнении следующих основных функций:

• автоматический запуск и прогрев двигателя на холостом ходу;
• стабилизация минимальных оборотов холостого хода;
• управление цикловым наполнением воздуха на частичных нагрузках;
• демпфирование воздушного потока при резком открытии и закрытии дроссельной заслонки.

Принцип действия регулятора холостого хода заключается в регулировании сечения проходного канала воздуха холостого хода при воздействии электрического сигнала на проволочную обмотку регулятора холостого хода.

От электронного блока управления (ЭБУ) подается элекрический ток на обмотку статора РХХ, который взаимодействуя с постоянным магнитным полем ротора, формирует импульс управления различной скважности с частотой 125 Гц. При этом ротор вместе с клапаном поворачивается на заданный угол и изменяет проходное сечение обходного канала, через который всасываемый воздух попадает в задроссельное пространство, минуя дроссельную заслонку. В результате двигатель снабжается воздухом на холостом ходу при закрытой дроссельной заслонке.

Электропитание электромагнитных обмоток регулятора холостого хода, РХХ-60 осуществляется от бортовой сети через главное реле, а включение обмоток производится путем замыкания их на массу через силовые каналы блока управления.

Устройство регулятора холостого хода

Регулятор холостого хода, РХХ-60, состоит из следующих деталей, представленных вверху на рисунке:

Технические характеристики регулятора холостого хода РХХ-60

• Максимальная производительность: 60кГ/ч.
• Активное сопротивление обмоток: 12±1 Ом.
• Индуктивность обмоток на частоте 100 Гц: 12±2мГн.
• Частота сигналов управления: 125Гц.

Электрическая схема подключения регулятора холостого хода РХХ-60

Электрическая схема присоединительной колодки регулятора холостого хода РХХ-60

Неисправности регулятора холостого хода РХХ-60

• Проверьте исправность цепей регулятора дополнительного воздуха 37е, 4, 26.
• Двигатель запускается и глохнет или запускается только при частично нажатой педали акселератора. Лампа неисправности не горит (нет неисправностей системы).
  Проверьте состояние байпасного канала и, при необходимости, промойте и очистите его от грязи.Проверьте и, при необходимости, замените регулятор дополнительного воздуха.
• Проверьте состояние байпасного канала и, при необходимости, промойте и очистите его от грязи.
• Проверьте и, при необходимости, замените регулятор дополнительного воздуха.
• Повышенные обороты холостого хода горячего двигателя. Лампа неисправности не горит (нет неисправностей системы).
  Проверьте, возможно затвор регулятора закоксован, промойте регулятор в керосине и просушите.Проверьте, если двигатель запускается при пережатом шланге регулятора—имеет место просос воздуха через неплотно прикрытый дроссель, отрегулируйте привод и заслоку дросселя на полное закрытие.
• Проверьте, возможно затвор регулятора закоксован, промойте регулятор в керосине и просушите.
• Проверьте, если двигатель запускается при пережатом шланге регулятора—имеет место просос воздуха через неплотно прикрытый дроссель, отрегулируйте привод и заслоку дросселя на полное закрытие.

Коды неисправности регулятора холостого хода РХХ-60 для двигателя 409. 10 с ЭБУ Микас 7

Коды неисправности 161, 162, 163, 164, 165, 166 — неисправность цепей управления регулятором дополнительного воздуха. Возможные причины неисправности: регулятор не подключен к жгуту проводов ЭСУД, обрыв цепи 37 электропитания регулятора от главного реле, обрыв провода 14 массы от блока, обрыв или КЗ на массу/ бортсеть цепей управления регулятором (4, 26), неисправность силовых каналов управления регулятором (выходы блока: 4, 26), неисправность регулятора дополнительного воздуха: короткое замыкание обмоток электромагнита регулятора (активное сопротивление ниже 10 Ом).

Коды неисправности регулятора холостого хода РХХ, двигателя 40900А с ЭБУ Микас-11, автомобиля УАЗ 316300

Коды неисправности 1750-1755 — неисправность цепей управления регулятором дополнительного воздуха. Возможные причины неисправности: регулятор не подключен к жгуту проводов ЭСУД, обрыв цепи 37 электропитания регулятора от главного реле, обрыв провода 14 массы от блока, обрыв или КЗ на массу/бортсеть цепей управления регулятором (4, 26), неисправность силовых каналов управления регулятором (выходы блока: 4, 26), неисправность регулятора дополнительного воздуха: короткое замыкание обмоток электромагнита регулятора (активное сопротивление ниже 10 Ом).

Проверка РХХ-60 на работоспособность

• Присоедините к выводу 2 РХХ плюс от аккумуляторной батареи, а к выводу 3 РХХ минус. Заслонка РХХ должна полностью открыться.
• Присоедините к выводу 2 РХХ плюс от аккумуляторной батареи, а к выводу 1 РХХ минус. Заслонка РХХ должна полностью закрыться.

Проверка регулятора холостого хода РХХ-60 с помощью Мультиметра

• Проверьте сопротивление обмоток РХХ. Сопротивление между контактами 1-2 и 2-3. Сопротивление должно быть 12±1Ом
• Проверьте на замыкание (Пробой) между обмотками РХХ и корпусом РХХ. Проверьте на замыкание между контактами 1, 2, 3 и корпусом.
• Измерьте сопротивление между контаком 1 и корпусом, между контактом 2 и корпусом, между контактом 3 и корпусом. Оно должно быть не менее 1МОм.

Взаимозаменяемость регуляторов холостого хода РХХ-60

• Регулятор холостого хода РХХ-60, каталожный номер MP-406-1147051-02, для двигателя 4213, 409 УАЗ, 406 ГАЗ, фирмы MetalPart;
• Регулятор холостого хода РХХ-60, каталожный номер 406-1147051-02, для двигателя 4213, 409 УАЗ, 406 ГАЗ, производство предприятия ПЕГАС.
• Регулятор холостого хода РХХ-60, каталожный номер 406.1147051-02, для двигателя 4213, 409 УАЗ, 406 ГАЗ производства УАЗ, ОРИГИНАЛ.
• Регулятор холостого хода РХХ-60, каталожный номер 406.1147051-02, для двигателя 4213, 409 УАЗ, 406 ГАЗ производства Cartronic.

Замена регулятора холостого хода РХХ-60

• Снимите клемму минус с аккумуляторной батареи.

  Это нужно сделать для того, чтобы не повредить электронные элементы Электронного Блока Управления (Далее по тексту ЭБУ). Они потребляют малый ток и очень чувствительны в перепаду напряжения и блуждающим токам.

• Отсоедините клемную колодку от РХХ. Для этого нажмите на пружинную скобу вниз и снимите клемную колодку.
• Ослабьте два хамута на резиновых трубках и снимите трубки.
• Отверните два болта М6 ключем на 10 и снимите РХХ
• Выньте РХХ из хамута
• Наденьде резиновый патрубок на новых РХХ
• Наденьте поверх резиновой трубки металлический хамут на РХХ
• Закрепите РХХ двумя болтами М6 ключем на 10 к рессиверу двигателя
• Оденьте два резиновых патрубка на трубчатые штуцеры РХХ и закрепите их хамутами
• Подсоедините клемную колодку к РХХ.
• Подключите клемму минус к аккумуляторной батареи.

Всем здравствуйте, начинаем регулярную летопись сборки двигателя УМЗ 4218.Больше 2 месяца читаю ваши БЖ в Drive2 на тема капитальние ремонт и отзыви владельци УАЗ. Нашел в интернете инструкция на УМЗ 421 и его модификации, хотел помочь и писал с Dima-uln, Nik1612, SkyRider, Klimovchanin, zaiysan, buhlobus и ExistanceT, хотел мнение и собрал нужная для меня информация. Спасибо коллеги!

Принцип разборки двигателя писать нет смысла, итак приступим непосредственно к сборке двигателя.

Фрезеровать отдавал в сервис— блок УМЗ 4218, мастер растачил и хонинговал под каждый цилиндр, первый ремонт 100.5 мм. Хонинг — поперечные риски в цилиндрах двигателя. Изначально хонингование цилиндров нужен для задерживания масла в цилиндре (в прорезях после хона задерживается масло) и создания масляной пленки и конечно снижения трения поршневого кольца о стенку цилиндра. Купил кoмплект поршневая группа “Мотордеталь Завод” г.Кострома в сборе поршни, пальцы и кольца “Black Edition” EXPERT (ЕВРO-3). Диаметр поршня 100.5 мм, группа Б, I палец с каталожние номер 421-1004018-23-Р. Маркировкой 23 — меньшей глубиной трапеции и они получшие за «газовое топливо». Разница в штатние и эти поршней высота и объем “камера” поршня. Штатние поршней на двигатель 421 Евро-0 есть обьем камера сгорания выполнена в днище поршня в виде усеченного конуса, они есть 4 мм проточка и объем камера 12 куб.см. Костромские поршней Евро-3 есть выемка 1.35 мм, они почти плоские, объем камера уменьшилась на 5,5 куб.см. Разница в выемке в 6,5 куб. см — равнозначна фрезеровке на 1,15 мм. Последное фото для пример: слева поршень Евро-3, справа Евро-0 (5,5 куб. см против 12 куб. см). После получения от сервис, почистили блока от стружки, продули все каналы, отмыли от отложений масла, очень старался и почистил весь масляная магистраль, продул с сжатым воздухом и бензин. Поменяли шпильки водяной насоса и кронштейн генератора.Для того чтобы посчитать объем цилиндра необходимо умножить площадь основания на высоту.В общем вот так:r — радиус поршня, т.е. 100.5/2 = 50,25 ммh — ход поршня УМЗ 421 = 92 ммну и собственно формула:V=(4*3,14*r*r*h)/1000V=(4*3.14*50.25*50.25*92)/1000У меня объем двигателя был 2890 куб.см., короче получилось объем 2920 куб.см. Так вернем мотору его лошадиных силь, мы увеличим его КПД и объем с 30 куб.см.

— развесовка очень важная, расхождение по весу не должно превышать 2 грамма.Поршня по весу между собой — разница 2 грамма.Шатуны между собой (разобранном виде) — разница по весу 2 грамма.Пальцы как правило — разница в 1 грамм между собой.У меня не все бьило так, разница в поршня между собой — 3 грама, пальци с одинаквие вес, но разница в вес шатуна большая :(.Пальцы – все 4 шт = 161 граммПоршня – 584, 586, 586, 587 грамм.Шатуны – 972, 970, 970, 956 граммПодтучили шатуньи, продавец (дилер Мотордеталь) мне обманул, сказал что взвесил все 4 шатуна и все 4 есть одинаквие вес! Получилось в +/- 1 грамм вес поршень + шатун = 1545 грамм.584+961; 587+958; 586+959; 586+958;И так, взвешиваем поршень + палец, взвешиваем шатун вместе с крышкой, болтами и гайками. Раскладываем по весу с легкого к тяжелому или в другом порядке, кому как удобно. Собираем комплекты: самый тяжелый+самый легкий.При сборке шатун-поршень нужно не забыть посмотреть, где ПЕРЕД у двух деталей. В комплекте маслосъемное кольцо цельное, нет составное. Поливаем собранные поршни маслом, снимаем поочередно с шатунов бугеля, ставим шатунные подшипники, смазываем их с LM48 и устанавливаем поршня в цилиндр. Особо проблем доставить не должно, в нашем случае для установки использовали специальная стяжка, марке Geko (не плохая оказалась) и тогда поршень провалится в цилиндра. Закручиваем гайки согласно моментам затяжки 8 кгс*м.

— коленвалом обмеряли на износ шеек, кулачков, биение и балансировку. Он уже готов, проточили под 1-й ремонт +0.25, вкладыши шатунные и коренные выбрал “Дайдо Металл Русь”. Почистили вала снаружи и внутри, открутили резьбовыми пробками КВ с шестигранник 14, в полостях шатунных шеек отлагаются металлические частицы продуктов износа, содержащиеся в масле. Продули с сжатие воздух и бензин. Подсушили, закрутили пробками вместе с фиксатор резьбы Loctite 243. За смазке коренные и шатунные вкладыши использовали монтажная паста Liqui Moly LM 48. Предназначается как раз для сборки двигателей и упрощает первый пуск, особенно если он производится не сразу после сборки. Воспользовался данным средством основываясь на отзывах очевидцев. Коренные подшипники смазывали с LM 48, ставили коленвал на месте, ставили бугеля с коренными подшипниками, также смазанные с монтажная пасте, закручиваем гайки согласно моментам затяжки (13.6 кгс*м). Переворачиваем коленвал вместе с маховик и смотрим, проверяем вращение коленвала, не должно нигде закусывать. На коленчатого вала находится чугуненая шестерня с 28 зубьями, меток на 4 зубья. Поменяли шайба коленвала маслоотражательная, шайба упорного подшипника коленчатого вала передняя и задняя + сальники.

— распредвал — изначально в блоке двигатель 421 и его модификации нет никаких втулок, распредвал лежит в постели блока. Я купил новие распредвал от УМЗ 42164, когда отвезил блок на дефектовку, мастер-расточник померил постели, он есть нужние инструменты и сказал нужно поставим втулок в блоке, они растачиваются и втулятся под каждая шейка. Последовательность установки распредвала противоположна последовательности его снятия. Для более полноценной записи: несколько фотки новых втулок! Смазываем шейки с LM48, очеред на кусозубая шестерня с 56 зубьями, на которой нанесен меток — риска, при установке они должни совпадаюсь (меток “риска” с меток “0” на коленвале). Смотрим на шпонке, напротив паза под шпонку, метка находится между 3 и 4 зубьями. Поставили и новые толкателей клапана.На мой вопрос к Dima-uln какой распредвал могу поставить на свой УМЗ 4218, лучше ли будет если поменять штатние распредвал на такой от ЗМЗ 402, его ответ: “Привет с родины Ленина, УАЗов и двигателей УМЗ! Распредвал 402 проектировали для 2,5 литрового мотора, распредвал 42164 как раз для 2,9 и увеличения тяги на низах.” Наш колега SkyRider тоже потвердил — распред от 4216 будет лучше чем штатние. Распред от УМЗ 4216 одинаков с 42164! Он с кулачками нового профиля, то есть с новыми фазами газораспределения.Вал распределительный фазы впуска и выпуска:ЗМЗ (402) ВПУСК 12-60, ВЫПУСК 54-18УМЗ (417/421) ВПУСК 16-60, ВЫПУСК 62-28УМЗ (42164) ВПУСК 18-62, ВЫПУСК 60-20

— головка УМЗ 421 имеют разные степени сжатия, они различаются по объему камер сгорания. Увеличение степен сжатия получено за счет фрезерование нижней плоскости головка блока. Наша высота корпуса головка блока была 98 мм под степен сжатия 7,0 за работа с бензин А76 и объем камера сгорания при поставленных на место клапанах и ввернутой свече зажигания составляет 94-97 куб. см. Есть вариант двигатель УМЗ 421 с высота корпуса головка 94.9 мм под степен сжатия 8,2:1, тогда объем камера сгорания при поставленных на место клапанах и ввернутой свече зажигания составляет 76-79 куб.см. Мы фрезеровали ГБЦ 4 мм, сейчас высота корпуса наша головка есть высота 94 мм за работа под бензин А95, объем камера сгорания еще уменшилась и получается объем около 70-73 куб. см (по мой счет СЖ 8,7:1). Мы ездим на пропан бутан, говорят если под газ фрезовать надо 5 мм (93 мм под бензин А98). Поставили новие почти плоские поршней и разница в выемке в 6,5 куб. см — равнозначна фрезеровке головка на 1.15 мм. Увидим как будет работать двигатель с ГБЦ 94 мм, октановое число газа 103. В выпускние втулок направлющие был зазор, поменяли их. Притёрли клапана и головка получила по две новые пружины на каждом клапан и маслосъемние колпачки Victor Reinz. Почистили нагара внутри впускных и выпускных коллектора, газопровод под систему выпуска без настройки. Сделали небольшая шлифовка впускных и выпускных каналов ГБЦ, продул с сжатым воздухом все каналы. Когда сняли головка более шпилек коллектора открутились, после ремонта почистили все резьби, закрутили. Купил новый бронзовые гайки крепления коллектора и приемной трубы выхлопа. Все зто повысить степень сжатия с 7,0:1 до минимум 9,0:1 (думаю 9,3), что привело к увеличению мощности двигателя и сокращению контрольного расхода топлива на 3-5%. Головка блока заняла свое месте, затяжка делали на 3 приёма: 7 – 8.6 – 10 кгс*м, через 1 час еще раз попробували на 10 кгс*м, при температура воздуха +6°.

-коромысле помыл и продул, поставили новие штанги толкателя клапана с регулировочние винтами от УМЗ 4216, они с длина 280 мм, говорят мотор работае тише чем штатние штанги. Длина штанг под бензин А92 – 283 мм, под бензин А76 (80) – 287 мм. Основным отличием от старых штанги является наличие в верхней части штанги стакана в который упирается толкатель, в этом стакане постоянно стоит масло и снижаются шум от работы механизма ГРМ. Поменяли насос масляного и водяной, выбрал марке Пекар. Картер маслянного покрасил и поддона ставили на силиконовая прокладка, но для надежности тоже мазали с гермертиком с обоих сторон, но без фанатизма.

-фланец картера сцепления – получил 4 новие шпильки. Поменяли сцепление с лепестковое LUK (в комплекте: диск сцепления нажимной корзина лепестковая, диск сцепления ведомый лепестковый), КПП и РК тоже заняли свое месте, следущая неделя будем залить масел и надеюсь все будет отлично!Масло для двигателя — Total Quartz 5000, 15w40, 5 литра.Масло для КПП и РК — Aral 85w90, 2 литра.Масло для дифференциали — Мotul HD 85w140, 2 литра.

После сборки, был долгожданный пуск двигателя. Мотор завелся хорошо, обороты в норме. Посторонних шумов не было. Теперь обкатка. Буду также следить за течью жидкостей.Начинает обкатка, показания спидометра — 13630 км.

И немного о мастерa – мой отец и ему отдельная благодарность за проделанную работу.Продукти котой использовали:— Victor Reinz Reinzosil герметик 70-31414-20, +300°C, 200 ml.— Liqui Moly LM 48 — монтажная паста— Loctite 8151 – высокотемпературная противозадирная алюминиевая смазка с мед и графита— Loctite 8018 — почиствател на ръжда спрей— Loctite 7061 — быстродействующий очиститель для металлов— Loctite 243 — фиксатор резьбы долговременный— Loctite 55 — герметик резьбовых соединений (уплотнительная нить).

Датчики системы управления двигателем Уаз Хантер 31516

Датчики температуры охлаждающей жидкости и температуры воздуха во впускном трубопроводе типа 19.3828 представляют собой термистор (резистор, сопротивление которого изменяется в зависимости от температуры). Датчик ввернут в корпус термостата и соединен с входом контроллера, подключенным к внутреннему источнику напряжением 5 В через резистор 2 кОм. При низкой температуре сопротивление датчика высокое, при высокой температуре — низкое.

Контроллер рассчитывает температуру охлаждающей жидкости по падению напряжения на датчике. На холодном двигателе падение напряжения высокое, на прогретом — низкое. Температура охлаждающей жидкости влияет на большинство характеристик, которыми управляет контроллер.

Для замены датчиков температуры охлаждающей жидкости и температуры воздуха во впускном трубопроводе вам потребуется ключ «на 19».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Частично слейте охлаждающую жидкость из радиатора.

5. Аналогичным образом снимите датчик температуры воздуха во впускном трубопроводе.

Для проверки датчиков необходимо собрать схему, изображенную на рис. 10.8. Сопротивлением 1 по миллиамперметру 4 установите ток в цепи 1–1,5 мА. При температуре +25 °С вольтметр 3 должен показывать напряжение 2,957–3,022 В.

Изменяя окружающую температуру датчика, измерьте значение падения напряжения вольтметром 3. У исправного датчика оно должно укладываться в следующие пределы: при температуре +40 °С – 2,287–2,392 В; при температуре +90 °С – 3,642–3,737 В. Неисправный датчик замените.

Для изменения температуры датчика можно использовать емкость с водой. Замерьте сопротивление датчика при различных значениях температуры воды.

6. Установите датчики в последовательности, обратной снятию. При установке датчика температуры охлаждающей жидкости смажьте его резьбу герметиком.

Датчик положения коленчатого вала (синхронизации) типа DG-6 0261210113 фирмы Bosch или 23.3847 индуктивного типа предназначен для определения углового положения коленчатого вала двигателя, синхронизации работы контроллера с рабочим процессом двигателя и определения частоты вращения коленчатого вала.

Конструктивно датчик ( рис. 10.9) представляет собой стержневой магнит 3, на котором установлена обмотка 1. При прохождении зубьев диска синхронизации 8 мимо торца магнита на выводах обмотки возникает потенциал, являющийся для контроллера информацией о частоте вращения коленчатого вала. Два зуба на диске отсутствуют, и при прохождении впадины на диске мимо магнита формируется импульс, по которому контроллер определяет, что поршень 1-го цилиндра находится в ВМТ.

При выходе из строя датчика синхронизации или его цепей работа системы зажигания и, следовательно, двигателя прекращается. Предварительно датчик можно проверить непосредственно на двигателе. Для окончательной проверки датчик необходимо снять с двигателя.

Вам потребуются: тонкая отвертка, ключ «на 10», автотестер.

1. Выключите зажигание и снимите клемму «минус» аккумуляторной батареи.

2. Нажмите на пружинный зажим колодки и разъедините разъем датчика синхронизации.

3. Подсоедините один щуп тестера, включенного в режиме омметра, к центральному выводу колодки жгута проводов датчика, а второй щуп — к любому боковому выводу. Сопротивление обмотки датчика должно быть 700–900 Ом.

8. Установите датчик в последовательности, обратной снятию.

9. После установки датчика проверьте зазор между его сердечником и зубьями диска синхронизации. Он должен быть 1–1,5 мм.

Датчик положения распределительного вала (датчик фазы) типа PG-3.1 0232103006 Bosch, или 406.3847050-04, или 406.3847050-05, или ДФ-1, действие которого основано на эффекте Холла, установлен в левой задней части головки блока цилиндров.

По информации этого датчика контроллер определяет момент установки поршня 1-го цилиндра в ВМТ такта сжатия для расчета последовательности впрыска топлива согласно порядку работы цилиндров.

При выходе из строя датчика фазы контроллер включает сигнальную лампу в блоке ламп и переходит из режима фазированного впрыска на резервный режим подачи топлива одновременно во все цилиндры. На этом режиме значительно возрастает расход топлива, поэтому неисправный датчик фазы нужно заменить при первой возможности.

Вам потребуются: тонкая отвертка или шило, ключ «на 10».

4. Выверните болт крепления и выньте датчик из отверстия в головке блока цилиндров.

5. Соберите схему для проверки ( рис. 10.10) и подсоедините провода к клеммам аккумуляторной батареи. При этом светодиод 4 должен загореться и сразу погаснуть.

6. Перемещайте вблизи стержня датчика пинцет или отвертку. Если датчик исправен, светодиод должен кратковременно загораться. Если светодиод не горит, датчик неисправен и его необходимо заменить.

7. Установите датчик в последовательности, обратной снятию.

Датчик массового расхода воздуха типа HFM5-4.7 0280218037 фирмы Bosch, или 20.3855 фирмы Siemens, или 406.1130000-01 расположен между шлангом воздушного фильтра и шлангом впускной трубы.

Сигнал датчика представляет собой напряжение постоянного тока, значение которого зависит от количества и направления движения воздуха, проходящего через датчик.

В датчик массового расхода воздуха встроен датчик температуры воздуха, чувствительным элементом которого является термистор, установленный в потоке воздуха. При низкой температуре сопротивление датчика высокое, при высокой температуре — низкое (табл. 10.6).

Если датчик температуры воздуха неисправен, то контроллер заносит в память код ошибки и включает сигнальную лампу, показания неисправного датчика заменяются контроллером на фиксированное значение температуры воздуха 33 С.

Для замены датчика вам потребуются: ключ «на 10», отвертка с крестообразным лезвием.

5. Установите датчик в обратном порядке. Обратите внимание на состояние резиновой прокладки, так как ее повреждение может привести к перебоям в работе двигателя.

Датчик положения дроссельной заслонки типа 406.1130000-01 или DKG-1 0280122001 производства Bosch представляет собой потенциометр с токосъемным элементом, перемещающимся по радиусу токопроводящего сектора от 0 до 100o.

Вам потребуются: автотестер, отвертка.

6. Установите новый датчик в порядке, обратном снятию.

Датчик детонации 02612311046 производства Bosch, или GT 305, или 18.3855 установлен на блоке цилиндров двигателя с правой стороны под впускным трубопроводом в районе 4-го цилиндра.

Датчик детонации ( рис. 10.11) представляет собой пьезоэлектрический прибор, воспринимающий вибрации стенки блока, вызванные ударными волнами при детонации в цилиндрах. Детонация — это взрывное самовоспламенение рабочей смеси в цилиндрах двигателя. При детонации на выходе датчика генерируются импульсы напряжения, которые увеличиваются с ростом интенсивности детонационных ударов. Контроллер по сигналу датчика регулирует опережение зажигания для устранения детонационных вспышек топлива. При выходе из строя датчика или его электрических цепей блок управления сигнализирует водителю включением сигнальной лампы и переходит на резервный режим управления двигателем с поздним углом опережения зажигания. Этот режим характеризуется пониженной мощностью двигателя и увеличенным расходом топлива, поэтому при первой возможности датчик нужно заменить. Для проверки датчик детонации нужно снять с автомобиля.

Вам потребуются: тонкая отвертка или шило, ключ «на 13».

1. Выключите зажигание и снимите клемму «минус» с аккумуляторной батареи.

6. Установите датчик в последовательности, обратной снятию.

Датчик концентрации кислорода типа 5WK9-1000G фирмы Siemens применяется в системе впрыска топлива с обратной связью и установлен в приемной трубе системы выпуска отработавших газов. Для корректирования расчетов длительности импульсов впрыска используется информация о наличии кислорода в отработавших газах, эту информацию выдает датчик концентрации кислорода. Содержащийся в отработавших газах кислород контактирует с датчиком концентрации кислорода, создавая разность потенциалов на выходе датчика. Она изменяется приблизительно от 0,1 В (высокое содержание кислорода — бедная смесь) до 0,9 В (мало кислорода — богатая смесь).

Для нормальной работы температура датчика должна быть не ниже 300 °С, поэтому для быстрого прогрева после пуска двигателя в датчик встроен нагревательный элемент.

Отслеживая выходное напряжение датчика концентрации кислорода, контроллер определяет, какую команду по корректированию состава рабочей смеси подавать на форсунки. Если смесь бедная (низкая разность потенциалов на выходе датчика), то контроллер дает команду на обогащение смеси; если смесь богатая (высокая разность потенциалов) – на обеднение смеси.

Для замены управляющего датчика концентрации кислорода вам потребуется ключ «на 22».

5. Установите датчик в порядке, обратном снятию.
